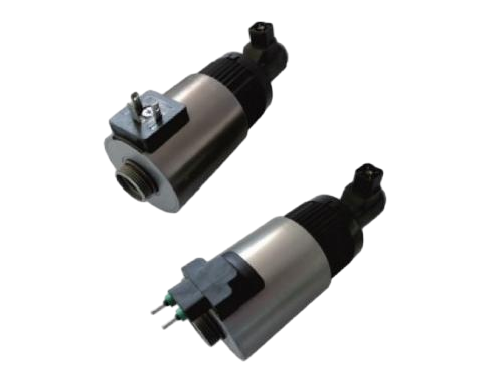

用途：
本系列产品应用于电液比例控制系统中，与比例控制放大器配套使用，共同控制力士乐(REXROTH)型十通径螺纹比例阀。在额定行程及额定电流范围内，其输出力与输入电流成比例，通过内置反力弹簧，改变了输出力的特性，使系统输出压力更加稳定。输入电流在额定范围内的无级调节，可实现液压系统执行机构在额定范围内的无级调速和远距离控制。
GP63 系列主要技术参数
型号 | GP63-S-A | GP63-S-B | GP63-S-C | GP63-S-D |
额定电流 (A) | 3.3 | 2.6 | 2.5 | 3.3 |
常态电阻20℃ (Ω) | 2 | 4.1 | 3.7 | 2 |
额定吸力 (N) | 170 | 170 | 160 | 170 |
额定行程 (mm) | 4 | 4 | 4 | 4 |
全行程 (mm) | ≥8 | ≥9 | ≥9 | ≥8 |
力滞环 (%) | ≤5 | ≤5 | ≤5 | ≤5 |
电流滞环 (%) | ≤3 | ≤3 | ≤3 | ≤3 |
重复精度 (%) | ≤1 | ≤1 | ≤1 | ≤1 |
承受静态油压 (MPa) | 21 | 21 | 21 | 21 |
工作油温 (℃) | -20～+70 | -20～+70 | -20～+70 | -20～+70 |
外壳防护等级 | IP65 | IP65 | IP65 | IP65 |
电源联结方式 | 插头式 | 接线盒式 | ||
带位移传感器螺纹比例电磁铁主要技术参数
型号 | GP63-S-BIW | GP63-S-CIW |
额定电流 (A) | 2.6 | 2.5 |
常态电阻20℃ (Ω) | 4.1 | 3.7 |
额定吸力 (N) | 170 | 160 |
额定行程 (mm) | 4 | 4 |
全行程 (mm) | ≥9 | ≥9 |
力滞环 (%) | ≤5 | ≤5 |
电流滞环 (%) | ≤3 | ≤3 |
重复精度 (%) | ≤1 | ≤1 |
承受静态油压 (MPa) | 21 | 21 |
工作油温 (℃) | -20～+70 | -20～+70 |
外壳防护等级 | IP65 | IP65 |
电源联结方式 | 插头式 | 接线盒式 |

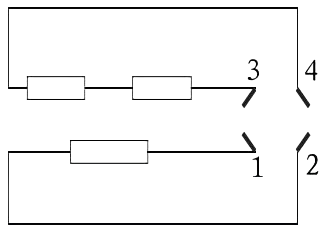

传感器插头连线标记
外形及安装尺寸

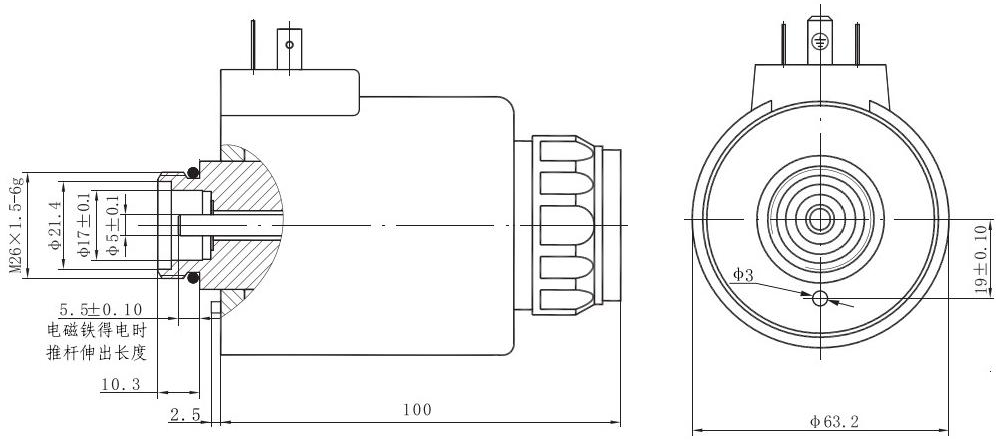

GP63接线盒式

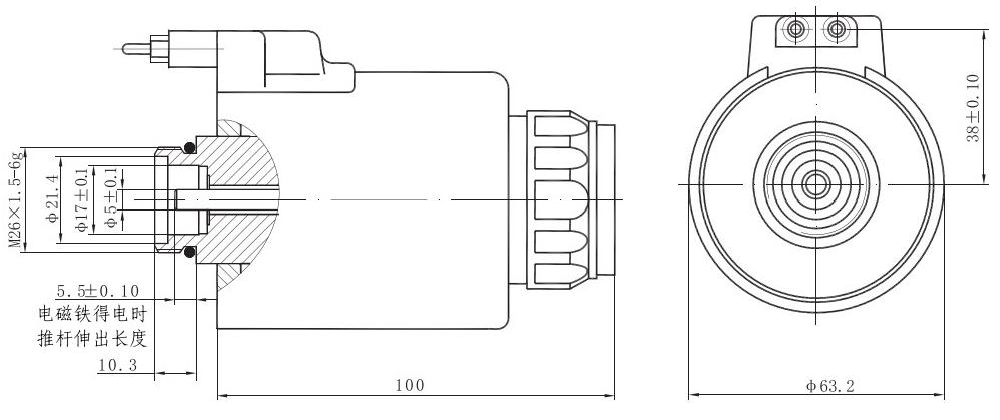

GP63插头式

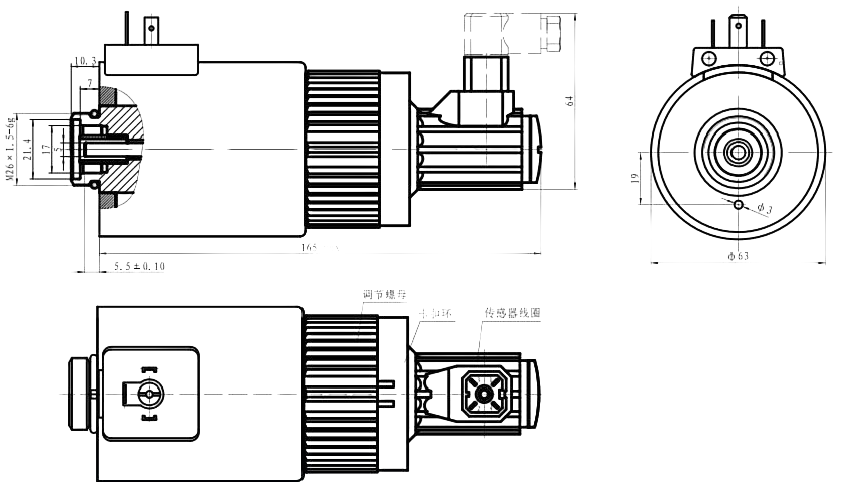

GP63系列带反馈接线盒式
GP63系列带反馈插头式
使用注意事项
● 电气控制系统与电磁铁连接部分之间应设置过流保护，以免非正常情况下，烧毁电磁铁及您的电控元件。
● 手动操作按钮是供在安装调试、维修或紧急情况下使用的。
样本说明
● 如顾客有不同的需要，在电磁铁性能不变的情况下，电磁铁与阀体的联结尺寸、电源连接方式、推杆伸出长度可以根据要求调整。
